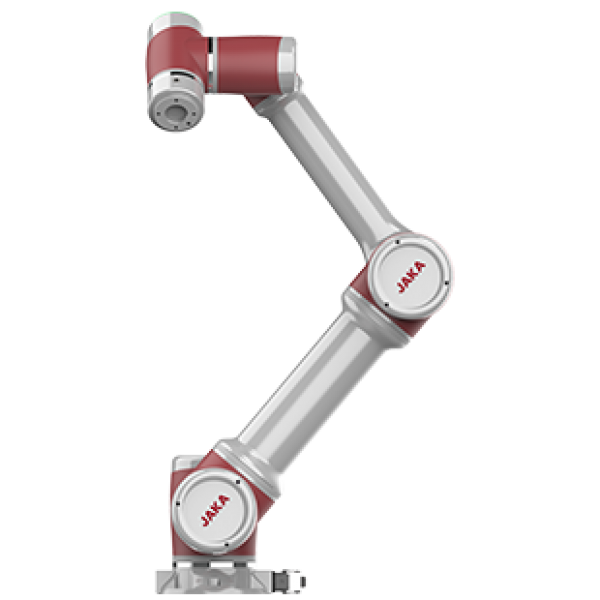

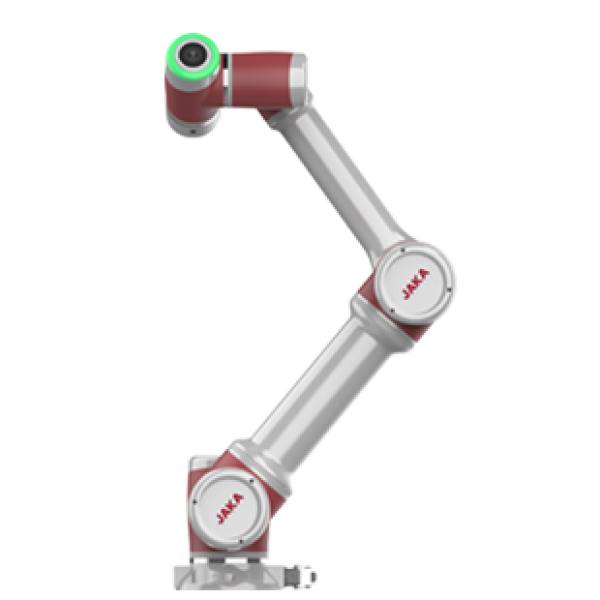

产品特点:小巧轻便:自重23kg,负载5kg,工作半径达到954mm;灵活性高:快速部署,能够节省员工工作时间,优化整体生产率;适应性强:满足轻量化的作业需求,如上下料、测试、装配等。推荐产业及应用:3C电子、精密制造、教育、服务产品特性:有效负载5kg重量(含电缆)23kg工作半径954mm重复定位精度±0.02mm自由度6编程图形化编程、拖拽编程示教器类型PC、移动终端(PAD/手机)协作操作
小巧轻便:自重23kg,负载5kg,工作半径达到954mm;
灵活性高:快速部署,能够节省员工工作时间,优化整体生产率;
适应性强:满足轻量化的作业需求,如上下料、测试、装配等。
3C电子、精密制造、教育、服务
有效负载 | 5kg |
重量(含电缆) | 23kg |
工作半径 | 954mm |
重复定位精度 | ±0.02mm |
自由度 | 6 |
编程 | 图形化编程、拖拽编程 |
示教器类型 | PC、移动终端(PAD/手机) |
协作操作 | 根据GB 11291.1-2011进行协作操作 |
通过认证 | CR认证、CE认证、15066认证 |
机械臂 | 工作范围 | 最大速度 |
关节1 | ±360° | 180°/s |
关节2 | -85°,+265° | 180°/s |
关节3 | ±175° | 180°/s |
关节4 | -85°,+265° | 180°/s |
关节5 | ±360° | 180°/s |
关节6 | ±360° | 180°/s |
工具端最大速度 | / | 3m/s |
功耗 | 350W |
温度范围 | 0-50℃ |
IP等级 | IP54 |
机器人安装 | 任意角度安装 |
工具I/O端口 | 数字输入2,数字输出2,模拟输入1 |
工具I/O电源 | 24V |
底座直径 | 158mm |
材质 | 铝合金、PC塑料 |
工具I/O尺寸 | M8 |
机器人连接电缆长度 | 6m |
包装箱尺寸 | 460×375×365(mm)(L×W×H) |

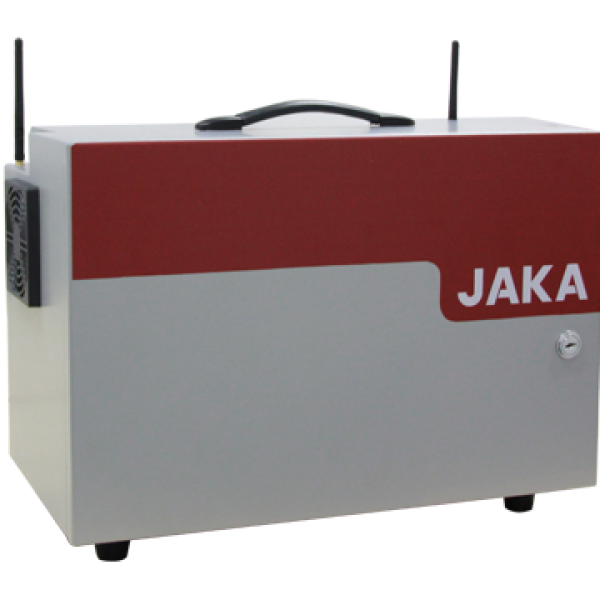

控制柜型号 | CBA7 |
IP等级 | IP44 |
电控柜I/O端口 | 16个数字输入及输出,2个模拟输入或输出 |
电控柜I/O电源 | 24V |
通信方式 | TCP/IP, Modbus TCP, Modbus RTU,Profinet,Ethernet/IP |
电源 | 100-240VAC,50-60Hz |
电控柜尺寸 | 410×307×235 (mm) (W×H×D) |
包装箱尺寸 | 600×325×400(mm)(L×W×H) |
重量 | 15.4kg |
材质 | 不锈钢合金 |
